降圧形DCDCコンバータ

Note

回路ファイルはTOPページからダウンロードできます。

Example

buck_converter\BuckConverter.cvt2

降圧形DCDCコンバータとは？

降圧形DCDCコンバータとはスイッチング方式によって入力電圧をより低い出力電圧に変換する装置を指します。

回路は下図のようになります。
fig1

ポイント

PWMの設定方法

降圧型DCDCコンバータのスイッチングはPWM素子で実現します。

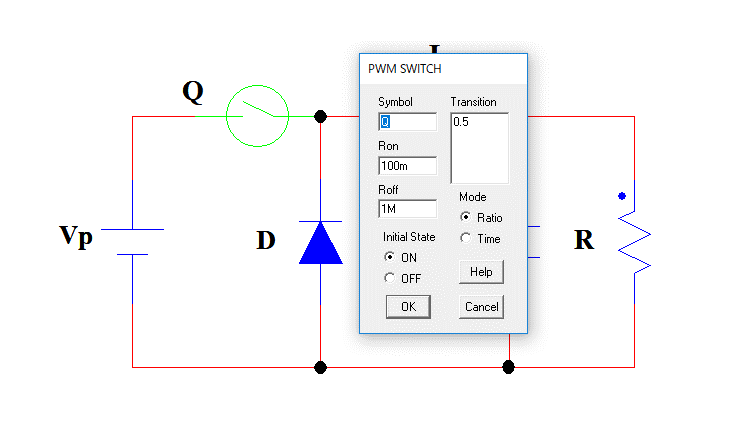

例えば、時比率0.5の降圧型DCDCコンバータであればPWMを下記のように設定します。
fig

PWMスイッチのより詳しい使用方法は様々なPWM設定方法を参照してください。

シミュレーション

SCALEでシミュレーションを行い、Lに流れる電流値と、Rに掛かる電圧を確認します。
シミュレーションはSCALEのAnalysisメニューからTransientを選択してシミュレーションを行ってください。(F5やCtrl+Tでも実行できます。)
シミュレーション時間は10mとしてください。

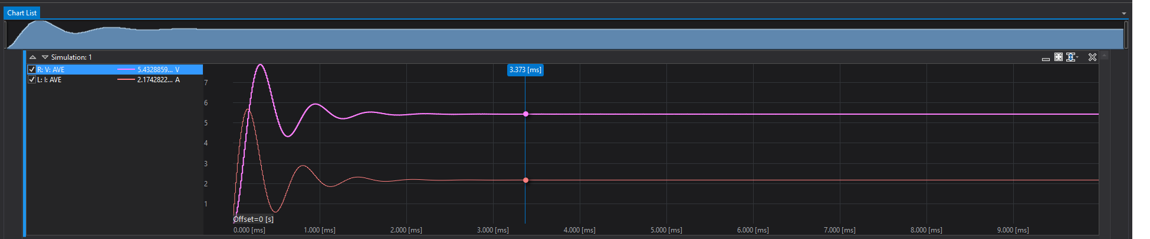

結果は以下となります。

fig
