昇圧形DCDCコンバータ

Note

回路ファイルはTOPページからダウンロードできます。

Example

boost_converter_BoostConverter.cvt2

昇圧形DCDCコンバータとは？

昇圧形DCDCコンバータとはスイッチング方式によって一次側電圧をより高い出力電圧に変換する装置を指します。

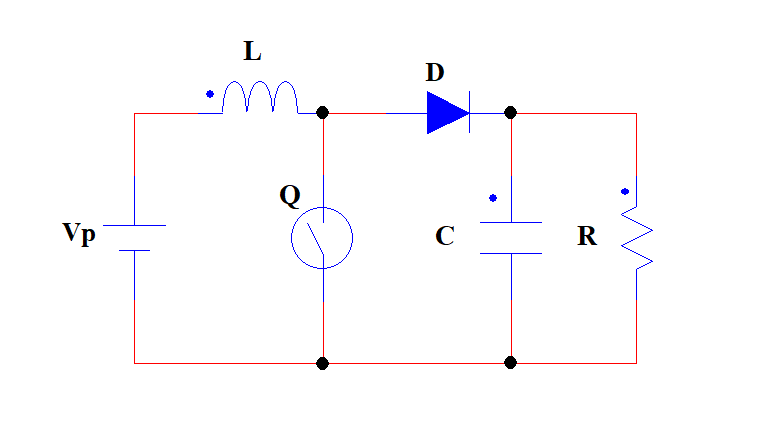

回路は下図のようになります。
fig1

ポイント

PWMの設定方法

昇圧形DCDCコンバータのスイッチングはPWM素子で実現します。

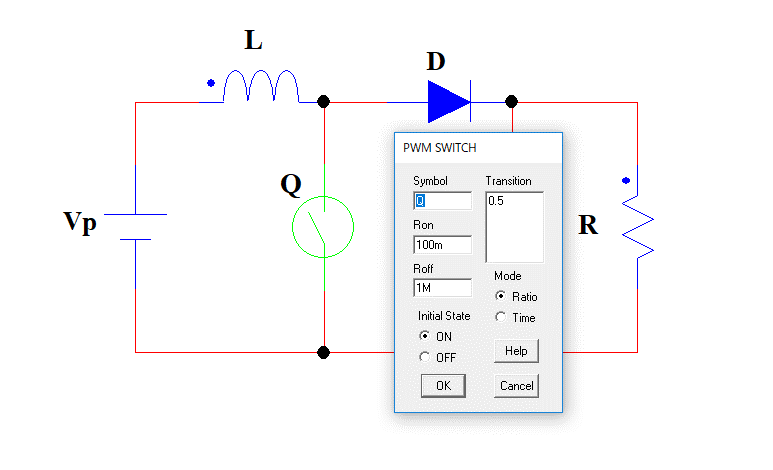

例えば、時比率0.5の昇圧形DCDCコンバータであればPWMを下記のように設定します。
fig

PWMスイッチのより詳しい使用方法は様々なPWM設定方法を参照してください。

シミュレーション

SCALEでシミュレーションを行い、Lに流れる電流値と、Rに掛かる電圧を確認します。
シミュレーションはSCALEのAnalysisメニューからTransientを選択してシミュレーションを行ってください。(F5やCtrl+Tでも実行できます。)
シミュレーション時間は10mとしてください。

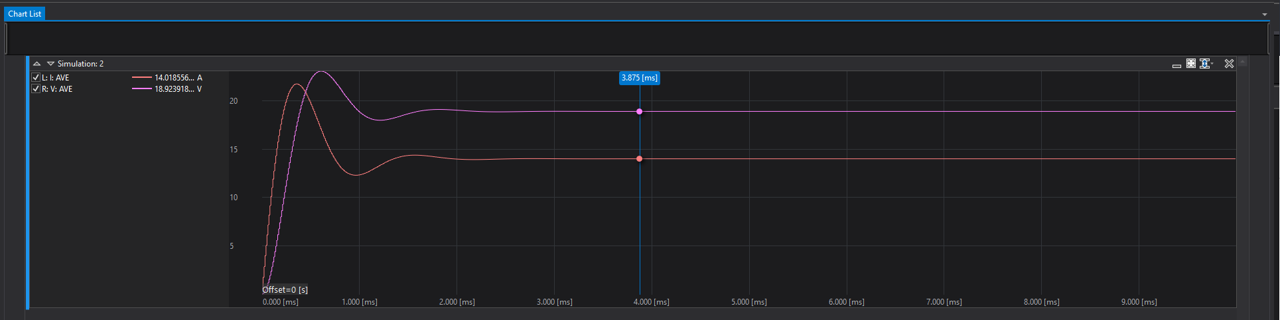

結果は以下となります。

fig
