プッシュプル方式DC/DCコンバータ

Note

回路ファイルはTOPページからダウンロードできます。

Example

push_pull/PushPull.cvt2

プッシュプル方式DC/DCコンバータとは

プッシュプル方式DC/DCコンバータとは2つのスイッチを交互にオンさせ、変圧器の2つの一次巻線を交互に駆動させるコンバータです。

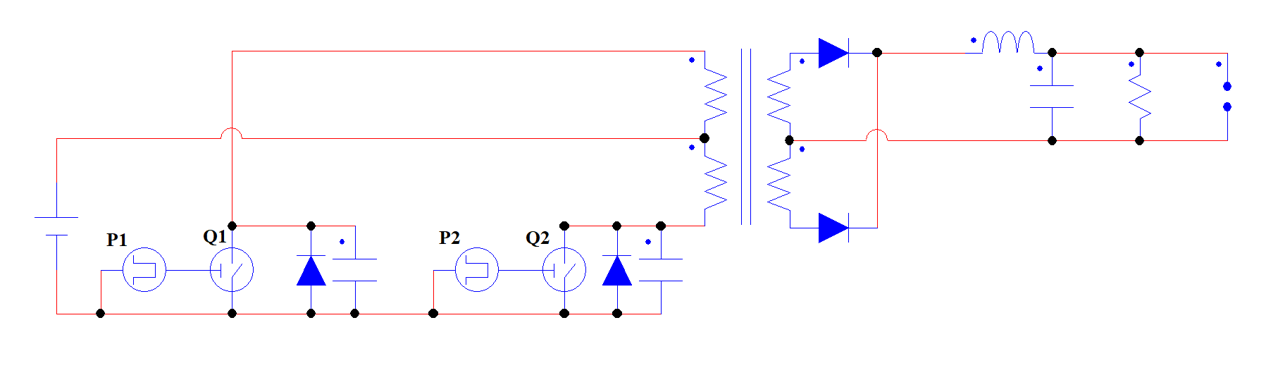

回路は下図のようになります。
fig1

SCALEでシミュレーションを行い、PWMスイッチQ1、Q2、変圧器の一次巻線N1、二次側抵抗R1の電圧、二次側インダクタL1の電圧と電流を確認してください。

シミュレーションはSCALEのAnalysisメニューからWaveformを選択し、シミュレーションを行ってください。(F6やCtrl+Wでも実行できます。) 定常状態での結果を確認するために、シミュレーション時間は500uとして、450us付近のデータを拡大表示してください。

結果は以下となります。
