About Scideam
サイディームは、電源開発、パワーエレクトロニクス開発に特化した国産の高速回路シミュレータです。

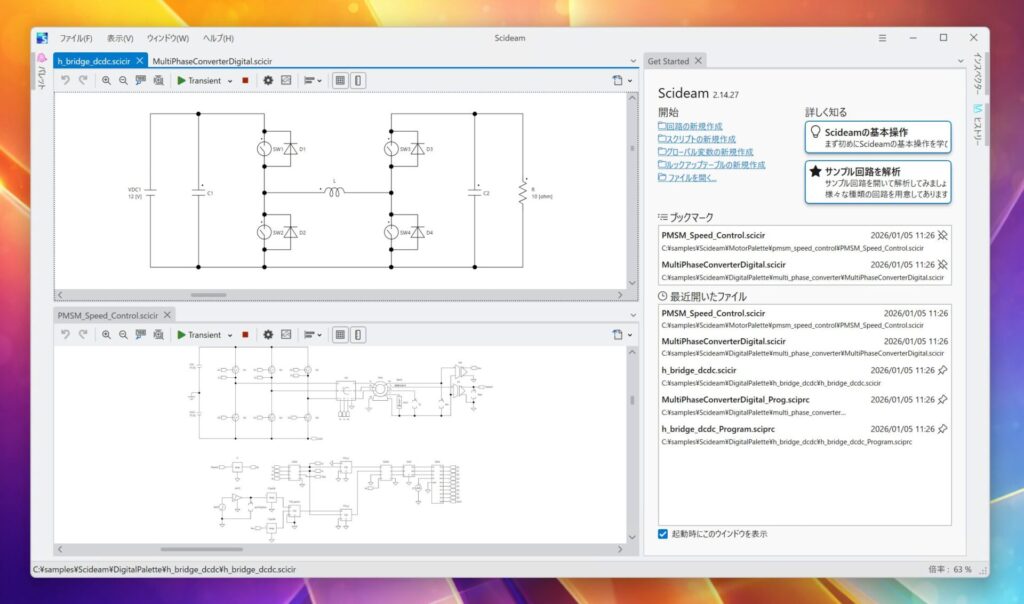

30年以上の歴史のある演算アルゴリズムと新たに開発した回路エディタ、波形ビューワにより快適なシミュレーション環境を提供します。
目次
こんな課題はございませんか?
その課題、Scideamが解決します。
3つの特徴
スイッチング動作を早く快適に解くために生まれたシミュレータであるScideamは、高速性と収束性が高く、かつ解析精度を落とさない独自のシミュレーションアルゴリズムを基にし、様々な機能を追加してきました。
これからも、更なる進化を続けていきます。
スイッチング電源のための独自の可変ステップソルバを使用し、さらにモデルに合わせたソルバ設定を自動的に行うことで、常に高速かつ安定した解析を行うことが可能です。
ターンオン、ターンオフの動作をシミュレーションし、高速に演算、全自動で損失解析を行います。全ての素子の全ての損失要素に対して一覧表示、グラフ化が可能に。損失解析の時間短縮、回路のボトルネック分析に貢献します。
モーター制御システムを解析するための素子が多数追加され、Scideam でモーター、インバータ、制御というシステムシミュレーションが可能になりました。もちろん他のシミュレータとの連携も可能です。
なぜScideamは高速で安定なのか?
シミュレーションには、回路を解くための、ソルバというアルゴリズムが実装されており、種類は、可変ステップ、固定ステップに大別されます。可変ステップソルバは、スイッチング電源のような急峻な応答を繰り返すシミュレーションには、シミュレーション速度という面では優位ですが、収束性の問題があり、固定ステップソルバは、解析精度と速度がトレードオフの関係にあるという問題があります。サイディームの独自の可変ステップソルバは、この両方の問題を解決するべく、あなたの作るモデルに合わせて、ソルバを自動設定することで、収束性が高く、高速なシミュレーション環境を提供します。
さまざまな解析機能
美しい波形ビューワによる大量データの解析
モデル規模が大きくなる、あるいは出力変数が多くなる、シミュレーション時間が長くなる、 これらの理由で解析データは時に数ギガバイトになることもあります。 Scideamの波形ビューワEschartは、ハードウエアアクセラレーションによりPCの性能を最大限発揮することができ、高速に快適に解析を行うことができます。
シミュレーション結果詳細 | |
---|---|
最小分解能 | 2psec |
シミュレーション時間 | 1秒間 |
データ点数 | 約1540万点x20 |
総点数 | 3億点 |
データサイズ | 約5GB |
動作PCスペック(参考) | |
---|---|
CPU | Intel Core i7 7thGen 2.9GHz |
RAM | 16GB |
GPUなし | なし(intel内蔵) |
ThinkPad T470s |
スイープ解析
スイープ解析は、指定したパラメーターを範囲内で少しずつ変化させたときの特性変化を解析することができます。スイープ解析は、回路パラメータの選定や、制御系の負荷応答特性を確認する場合に便利な機能です。
周波数特性解析
周波数特性解析は回路の安定性を判断するのに有効な周波数特性を解析します。 サイディームでは部品回路の部分的な周波数特性もオリジナル回路を変更することなく測定が可能です。
What’s New in Scideam Ver.2.10
Voice
Scideamをご活用いただいているお客様の導入事例をご紹介します。
適用分野
周波数特性解析は回路の安定性を判断するのに有効な周波数特性を解析します。 サイディームでは部品回路の部分的な周波数特性もオリジナル回路を変更することなく測定が可能です。
自動車 / 車載電源 /
電装機器 / 航空・宇宙 /
鉄道 / 船舶
再生可能エネルギー /
蓄電システム /
無停電装置(UPS)
サーバー用電源 /
家電・民生 / 標準電源
製品ラインナップ
Scideam Free
Scideam Freeは、基本的な回路モデリングおよび、基本的な波形解析を行うことが可能な回路シミュレータです。 一部機能は制限付きで利用できます。
- 基本的な素子を用いたモデリング
- 詳細波形解析
- 制限付きの回路保存
- 制限付きのグラフ解析機能
- オフライン使用の制限
- サポートの利用不可
Scideam
Scideamは、回路モデリングおよび、様々な解析を行うことが可能な回路シミュレータです。オプション製品によりさらに機能拡張を行うことが可能です。
- あらゆる素子による様々な回路のモデリング
- 様々な制御素子による制御モデリング
- 詳細波形解析、高速波形解析
- 周波数特性解析、スイープ解析
- 無制限の回路保存
- 無制限のグラフ解析機能
- シミュレーション結果のエクスポート
- オフラインでの利用(フローティングライセンス除く)
- オプション製品の追加
