サイディームとは

サイディームは、
電源開発、パワーエレクトロニクス開発に特化した
国産の高速回路シミュレーターです。
25年以上の歴史のある演算アルゴリズムと
新たに開発した回路エディター、波形ビューワーにより
快適なシミュレーション環境を提供します。
サイディームは、
電源開発、パワーエレクトロニクス開発に特化した
国産の高速回路シミュレーターです。
25年以上の歴史のある演算アルゴリズムと
新たに開発した回路エディター、
波形ビューワーにより
快適なシミュレーション環境を提供します。

Scideam紹介[音声あり](1分06秒)

適用分野

適用分野


自動車、車載電源、電装機器、航空・宇宙、鉄道、船舶

再生可能エネルギー、蓄電システム、無停電装置(UPS)

家電・民生、標準電源
自動車、車載電源、電装機器、
航空・宇宙、鉄道、船舶
再生可能エネルギー、
蓄電システム、無停電装置(UPS)
家電・民生、標準電源
高速安定解析

高速安定解析

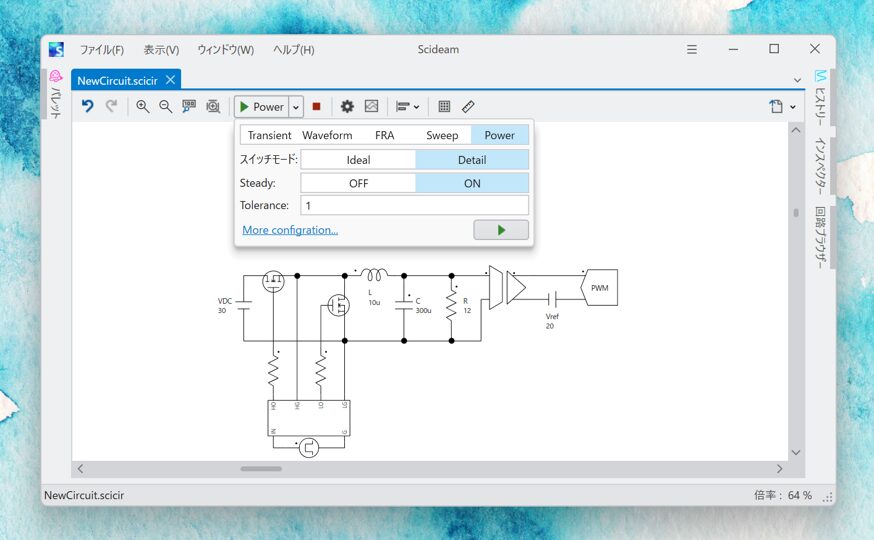

再設計された最新のUI

再設計された最新のUI

大量の波形データ処理

大量の波形データ処理



25年間指示される、演算力。

独自の可変ステップソルバ

可変ステップソルバは、スイッチング電源のような急峻な応答を繰り返すシミュレーションには、シミュレーション速度という面では優位ですが、収束性の問題があり、

固定ステップソルバは、解析精度と速度がトレードオフの関係にあるという問題があります。

サイディームの独自の可変ステップソルバは、この両方の問題を解決し、収束性が高く、高速なシミュレーション環境を提供します。

また、ソルバの設定も自動で行うため、ユーザーはこのようなシミュレーター独自の設定を意識することなくシミュレーションを行うことができます。

25年間指示される、
演算力。

独自の可変ステップソルバ

可変ステップソルバは、スイッチング電源のような急峻な応答を繰り返すシミュレーションには、シミュレーション速度という面では優位ですが、収束性の問題があり、固定ステップソルバは、解析精度と速度がトレードオフの関係にあるという問題があります。

サイディームの独自の可変ステップソルバは、この両方の問題を解決し、収束性が高く、高速なシミュレーション環境を提供します。

また、ソルバの設定も自動で行うため、ユーザーはこのようなシミュレーター独自の設定を意識することなくシミュレーションを行うことができます。



快適な設計を支える、洗練された操作性


マウス操作の導線やクリックの回数など、ユーザーの操作に無駄がないように何度も試行を繰り返し、シミュレーションに至るまでの一連の動作がスムーズに行えるよう設計しました。

また、サイディームは優れた自動配線アルゴリズムにより、配線、回路の再構築を補助し、回路設計を効率的にします。

操作性を高めるカスタマイズ機能

ユーザーの操作やこだわりに応えられるよう、
柔軟なレイアウトが可能なドッキングウィンドウを採用しました。
ほとんどすべてのウィンドウは、ドッキング、フローティングが可能です。
作業に合わせて、2画面表示など最適な画面構成を自由に構築することができます。

操作性を高めるカスタマイズ機能

ユーザーの操作やこだわりに応えられるよう、柔軟なレイアウトが可能なドッキングウィンドウを採用しました。ほとんどすべてのウィンドウは、ドッキング、フローティングが可能です。作業に合わせて、2画面表示など最適な画面構成を自由に構築することができます。

大量のデータも快適にハンドリング

大量のデータも快適にハンドリング

モデル規模が大きくなる、あるいは出力変数が多くなる、
シミュレーション時間が長くなる、
これらの理由で解析データは時に数ギガバイトになることもあります。
サイディームの波形ビューワーは、
ハードウエアアクセラレーションによりPCの性能を最大限発揮することができ、
高速に快適に解析を行うことができます。
モデル規模が大きくなる、あるいは出力変数が多くなる、シミュレーション時間が長くなる、これらの理由で解析データは時に数ギガバイトになることもあります。
サイディームの波形ビューワーは、ハードウエアアクセラレーションによりPCの性能を最大限発揮することができ、高速に快適に解析を行うことができます。
シミュレーション結果詳細
最小分解能 2psec
シミュレーション時間 1秒間
データ点数 約1540万点x20
総点数 3億点
データサイズ 約5GB
動作PCスペック(参考)
CPU Intel Core i7
7thGen 2.9GHz
RAM 16GB
GPUなし なし(intel内蔵)
ThinkPad T470s
波形ビューワーEschartについて 詳しくはこちら>>
波形ビューワーEschartについて  詳しくはこちら>>

オプション製品

 オプション製品名  概要
Digital Palette スクリプトを使用して回路図のパラメーター変更を行うオプションです。
デジタル制御、スクリプトによるシミュレーションシナリオなどの作成を
行うことができます。
SL Palette Simulink®とサイディームを接続するためのオプションです。
ご利用にはDigital Paletteが必要です。
詳しくはこちら>>
Motor Palette 電源回路とモーターを組み合わせて解析を行うための、
モーター素子のブロックセットオプションです。

モデルベース開発用オプションSL Palette

セミナー・導入事例紹介

シミュレータ導入事例や、業界の最新動向のご紹介をいただきました。​
過去セミナーの一覧をご紹介します。
2019 システム電源開発セミナー ~電源の未来像と開発最前線~
[事例紹介]新電元工業様・ニチコン様 [業界動向]ボッシュ様・大阪工業大学様​
2018 電源開発セミナー ~アナログからモデルベースまで~​
[事例紹介]日立製作所様・ニチコン様・村田製作所様・崇城大学様
2017 デジタル電源イノベーションセミナー ~モデルベース開発とVPP,V2Hの最新動向~
[事例紹介]村田製作所様・ニチコン様 [業界動向]MathWorks Japan様・GSユアサ様
2016 SCALE交流会 ~モデルベース開発のためのスイッチング電源シミュレータ実用事例~
[事例紹介]アバール長崎様・村田製作所様 [業界動向]dSPACE Japan様・日新システムズ様

サポート

ヘルプページは日本語対応
国産だから!
説明もわかりやすい!
検索機能ももちろん日本語対応です。
解説付きサンプル回路集・チュートリアル
サンプル回路を多数ご用意!
きっと参考になる回路がみつかります。
初心者の方も始めやすいチュートリアルも
充実しています。
わからないことがあるときは、
お問い合わせフォームで、お気軽にお問い合わせください。
お困りの問題に対する解決策をご案内いたします。

技術仕様

Scideam アナログ回路設計を行うための基本パッケージです。
柔軟な回路エディターと充実の波形ビューワーが含まれます。
解析
時系列解析 波形解析モード
過渡解析モード
シミュレーションモード  ノーマルモード(解析中に結果を表示)
バーストモード(解析終了後に結果を表示)
周波数特性解析 微小信号注入FRA 方式
ソルバ 可変ステップ
素子モデル
理想素子
周波数変調 周波数変調素子により設定可
非線形素子  テーブルによる変更
グラフ機能
計測機能 最大値、最小値、平均値、実効値、積算値、ピークトゥピーク値
演算機能 系列間演算を、C# 構文で表記可能
リサンプリング 指定系列に対し、リサンプリング
方法:線形補間、ゼロ次ホールド
フィルター 指定系列に対し、フィルター処理
IIR フィルター[LPF, HPF]、FIR フィルター[LPF, HPF, BPF]、
移動平均、伝達関数を指定(一次、二次)
FFT・スペクトル分析 窓関数[Rectangular: 方形窓、Hanning: ハン窓、
Hamming: ハミング窓、Blackman: ブラックマン窓]、
波形の正規化
ファイルのインポート CSV, Spread sheet, SCALE(wvf), TEXIO ファイル
ファイルのエクスポート CSV, Spread sheet
ファイルの読込・保存 *.e2 ファイル形式で保存・読み込み
その他
カスタマイズ ドッキングウィンドウによるレイアウト変更
ショートカットカスタマイズ
スキンモード変更(白/ 黒)
言語 日本語、英語
*ボード線図のcsvファイル等へのエクスポートは対応しておりません。(順次対応予定)

オプション製品の仕様については、お問合せください。

動作環境

オペレーションシステム Windows 10 Pro 1803 以降
64bit オペレーションシステム
.NET Framework 4.8 以降
プロセッサ

Intelプロセッサ x86互換
Intel 8th Gen クロック 3GHz以上(推奨)

RAM 4GB 以上(最低)
8GB 以上(推奨)
ディスク容量 1GB以上
GPU DirectX9 以降に対応したGPU
プロセッサ内蔵のGPUでも動作可能

ライセンス形式・保守

ライセンス形式・
保守

ノードロック PC 固定のパーマネント形式のライセンス
利用条件
ネットワーク接続できるPC があること
*オフラインアクティベーションもご利用いただけるので、
製品をご利用になるPC が必ずしもネットワーク接続されている必要はありません。
フローティング 所有ライセンス数の範囲で、ライセンスサーバーと接続したPCで利用する、
パーマネント形式のライセンス
利用条件
ライセンスサーバーをご用意できること。
サポート契約 365 日(180 日は製品購入時に付属)
サポート内容
常に製品のアップデートができ、最新版が利用できます。また、お困りのことがあれば、
お問い合わせフォームやメールで技術サポートが受けられます。
※会社名、各製品名は、一般に各社の商標または登録商標です。
※Scideamは株式会社スマートエナジー研究所の登録商標です。
