三相永久磁石同期モーター[PMSM]

Example

回路ファイルはサンプル回路TOPページからダウンロードできます。
サンプル回路はこちら：Scideam/MotorPalette/pmsm_speed_control/

• PMSM_Speed_Control.scicir

Info

必要オプション：Motor Palette

回路構成

本回路は三相永久磁石同期モーターを動作させるためのスイッチング電源を含む主回路と、 モーターの速度を 1000[rpm] に制御する補償器によって構成されています。

---

シミュレーション

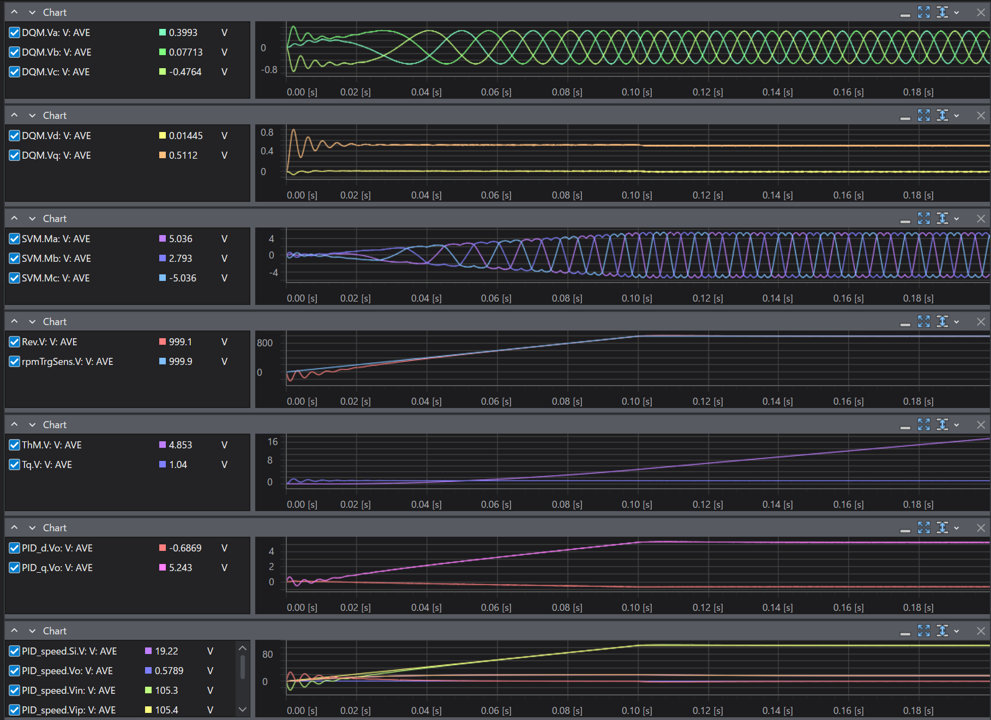

Transient解析を行った場合、以下のような波形が出力されます。
