グローバル変数エディタ

グローバル変数エディタはグローバル変数の定義を編集します。

グローバル変数エディタの開き方

グローバル変数エディタは、グローバル変数ファイルの新規作成、または保存済みのグローバル変数ファイルの読み込みで開きます。

fig

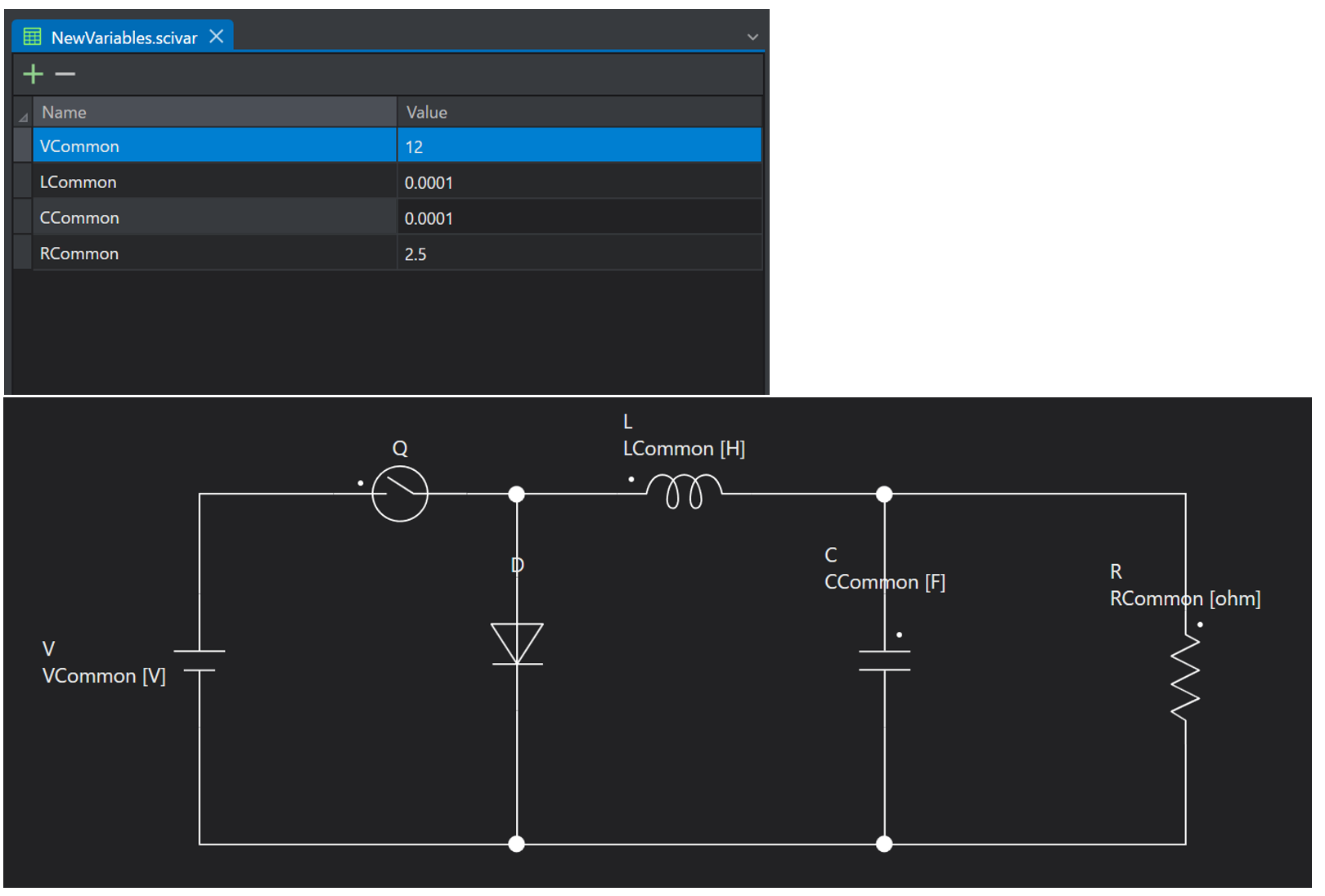

グローバル変数テーブルではサイディーム全体で使用可能なグローバル変数を定義することができます。
グローバル変数に定義した値は素子のパラメータや、スクリプト上で使用することが出来ます。
グローバル変数を使用することで、素子パラメータの一括変更などを容易に行うことができます。

fig

スクリプト上でのグローバル変数

スクリプト上でグローバル変数を呼び出すには以下のようなプログラムを記載してください。
var関数の第一引数に"Global"、第二引数にグローバル変数リストで登録した変数名を""を付けて記載します。

x = var("Global","Xvalue");

グローバル変数の動的変更

グローバル変数テーブルに設定した変数はスクリプトを使うことで動的に変更が可能です。
例えば グローバル変数テーブルに定義したグローバル変数"Xvalue"の値を20に変更する場合は以下のように記載します。

setvar("Global","Xvalue",20);

なお、Fs、Tsにつきましては以下のスクリプトで変更可能です。(例：Fs =50k)

setparam("Fs","Value",50000);

Note

以下のパラメータにはグローバル変数は使用できませんのでご注意ください。

※今後のアップデートで変更となる可能性がございます。

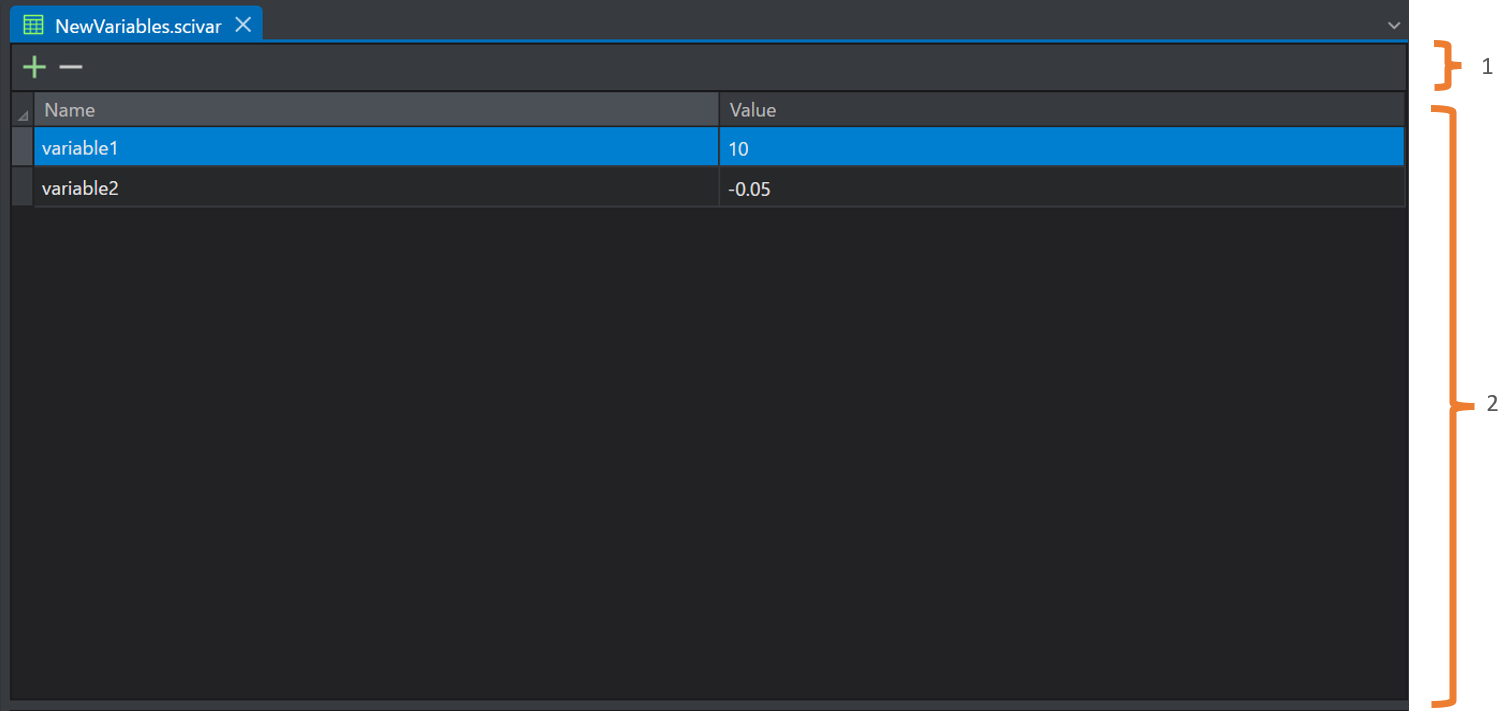

グローバル変数エディタは以下の機能を持ちます。
