フォワード型DCDCコンバータ¶
Example
回路ファイルはサンプル回路TOPページからダウンロードできます。
1石フォワード型DCDCコンバータ¶
Example
サンプル回路はこちら：Scideam/Circuit/forward_converter/
- SingleEndedForwardConverter.scicir
1石フォワード型DCDCコンバータとは？¶
1石フォワード型DCDCコンバータとは1つのスイッチをもつ絶縁型のDCDCコンバータです。

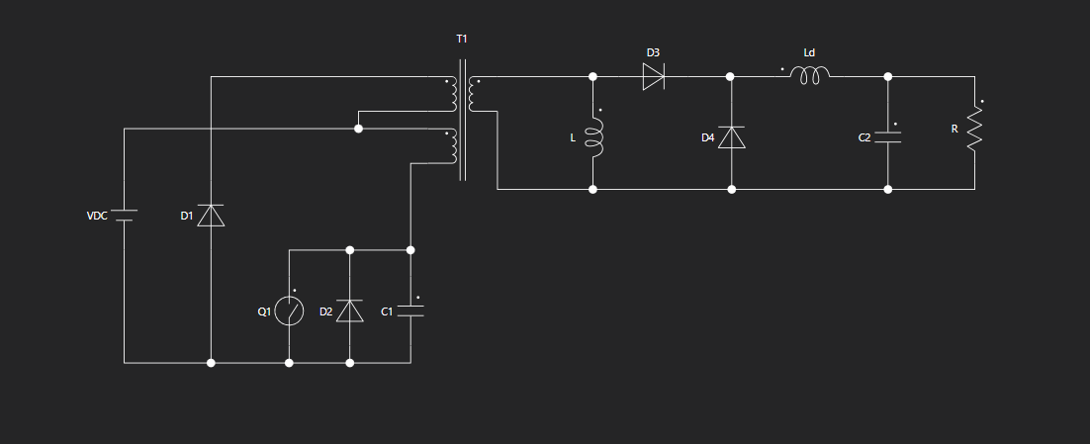

回路は下図のようになります。
シミュレーションは Waveform解析を用いて 5ms秒程度行い、定常状態となる4.8ms付近のデータを拡大表示してください。
シミュレーションの結果を確認することができます。

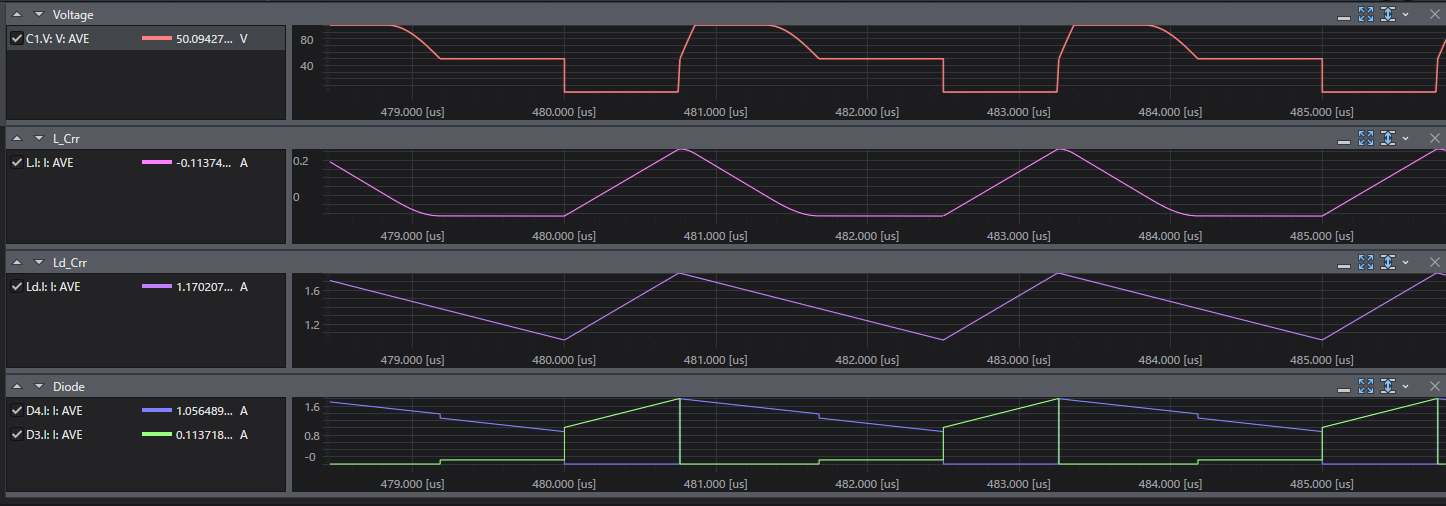

結果は以下となります。
相互インダクタンスを使用した場合¶
Example
サンプル回路はこちら：Scideam/Circuit/forward_converter/
- SingleEndedForwardConverter_MutualTransformer.scicir
理想変圧器の代わりに相互インダクタンスを使用したサンプル回路は次のようになります。
シミュレーションは Waveform解析を用いて 5ms秒程度行い、定常状態となる4.8ms付近のデータを拡大表示してください。

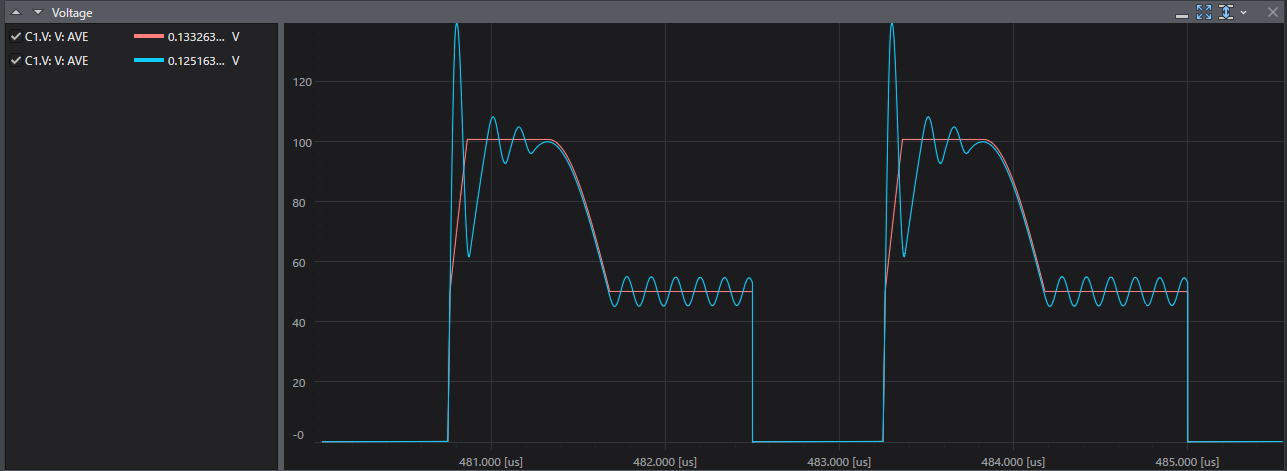

漏れインダクタンスによる、サージ電圧が発生していることが確認できます。
赤色のグラフが理想変圧器で、水色のグラフが相互変圧器のシミュレーション結果です。
アクティブクランプを持つフォワードコンバータ¶
Example
サンプル回路はこちら：Scideam/Circuit/forward_converter/
- SingleEndedActiveCrampForwardConverter.scicir
アクティブクランプを持つフォワードコンバータのサンプル回路です。
シミュレーションは Waveform解析を用いて 5ms秒ほど行い波形を確認してください。
ピーク電流制御を含む1石フォワードコンバータ¶
Example
サンプル回路はこちら：Scideam/Circuit/forward_converter/
- SingleEndedForwardConverter_PeakCurrentControl.scicir
ピーク電流制御を含んだ1石フォワードコンバータのサンプル回路です。
シミュレーションは Waveform解析を用いて 5ms秒ほど行い波形を確認してください。
2石フォワード型DCDCコンバータ¶
Example
サンプル回路はこちら：Scideam/Circuit/forward_converter/
- DoubleEndedForwardConverter.scicir
2石フォワード型DCDCコンバータとは？¶
2石フォワード型DCDCコンバータとは2つのスイッチをもつ絶縁型のDCDCコンバータです。

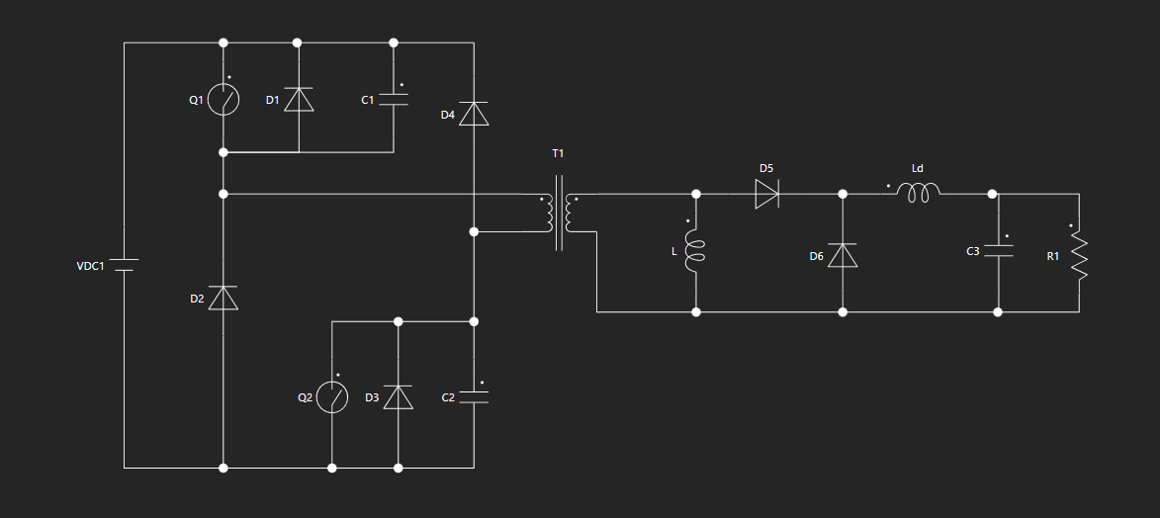

回路は下図のようになります。
シミュレーションは Waveform解析を用いて 1m秒程度行い、シミュレーションの結果を確認してください。

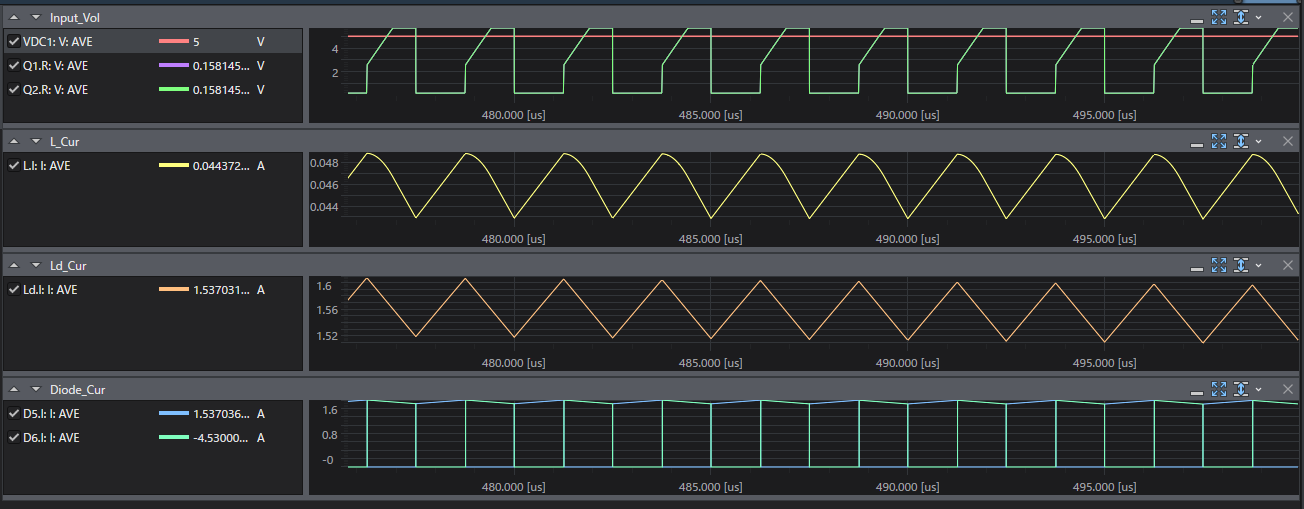

結果は以下となります。
ピーク電流制御を含む2石フォワードコンバータ¶
Example
サンプル回路はこちら：Scideam/Circuit/forward_converter/
- DoubleEndedForwardConverter_PeakCurrentControl.scicir
ピーク電流制御を含んだ2石フォワードコンバータのサンプル回路です。
シミュレーションは Waveform解析を用いて 5ms秒ほど行い波形を確認してください。
