プッシュプル方式DC/DCコンバータ

Example

回路ファイルはサンプル回路TOPページからダウンロードできます。
サンプル回路はこちら：Scideam/Circuit/push_pull/
PushPull.scicir

プッシュプル方式DC/DCコンバータとは

プッシュプル方式DC/DCコンバータとは2つのスイッチを交互にオンさせ、変圧器の2つの一次巻線を交互に駆動させるコンバータです。

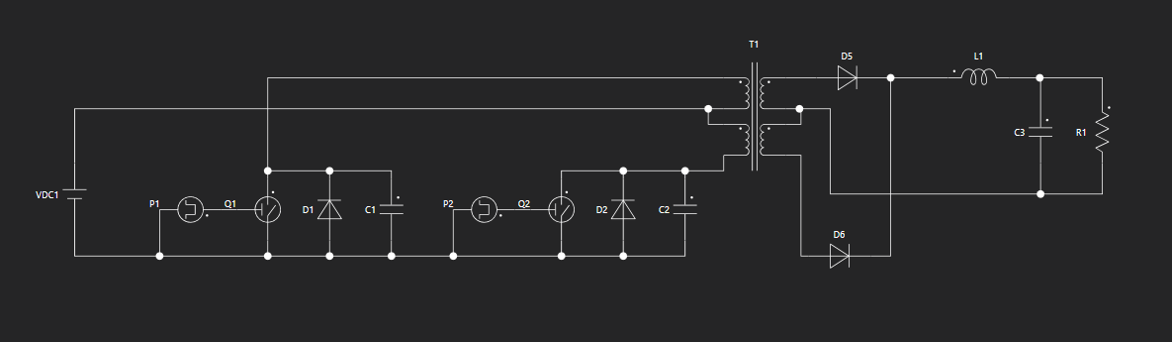

回路は下図のようになります。
fig1

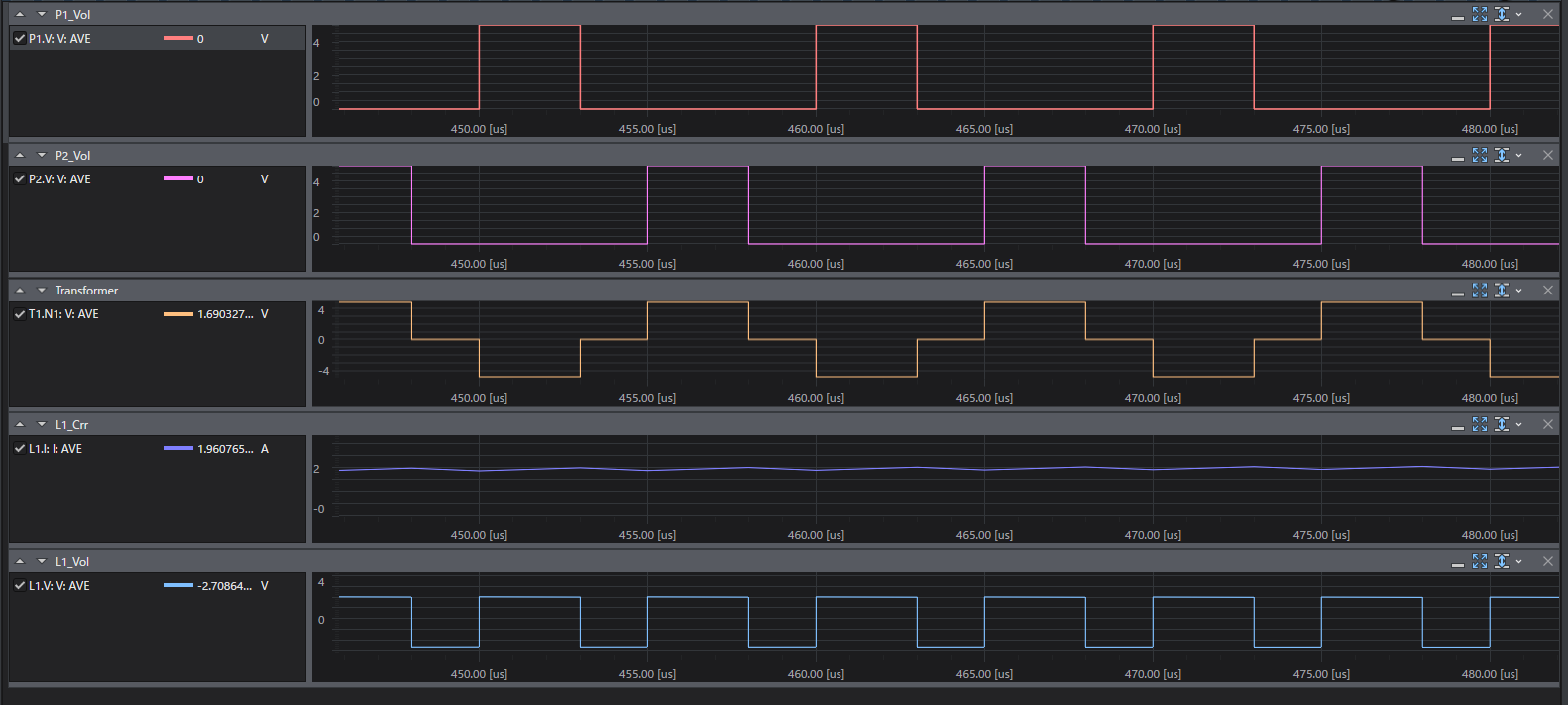

シミュレーションは Waveform 解析を選択し、シミュレーションを行ってください。定常状態での結果を確認するために、シミュレーション時間は500u 秒として、450u 秒付近のデータを拡大表示してください。

結果は以下となります。
