スナバ回路

Example

回路ファイルはサンプル回路TOPページからダウンロードできます。
サンプル回路はこちら:Scideam/PowerPalette/

  • snubber_circuit.scicir

Info

必要オプション:Power Palette

スナバ回路について

SiC MOSFET等を使用した高速スイッチングを行う回路ではスイッチング時の電圧、電流の急峻な変化が起こり 周囲の寄生インダクタンスによって大きなサージ電圧が発生します。

スナバ回路はこのサージ電圧を抑制するために使用される回路です。

fig

fig

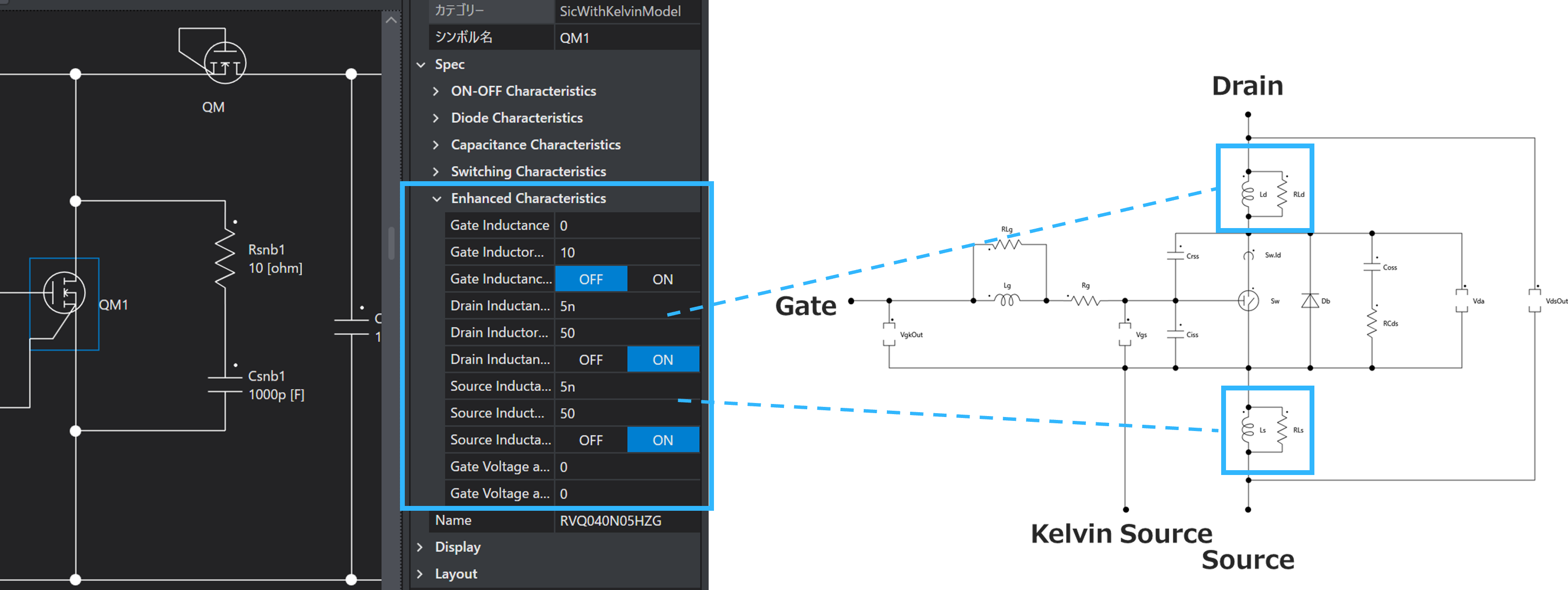

寄生インダクタンスはEnhanced Characteristics(青枠部)で設定しております。

スナバ回路の効果確認

サンプル回路を使ってスナバ回路によってサージ電圧が抑制できることを確認します。

シミュレーションは次の設定で行います。

  • シミュレーションモード:Waveform
  • シミュレーション時間: 10msec
  • Waveform開始時間:9.98msec
  • Detail Switch :ON

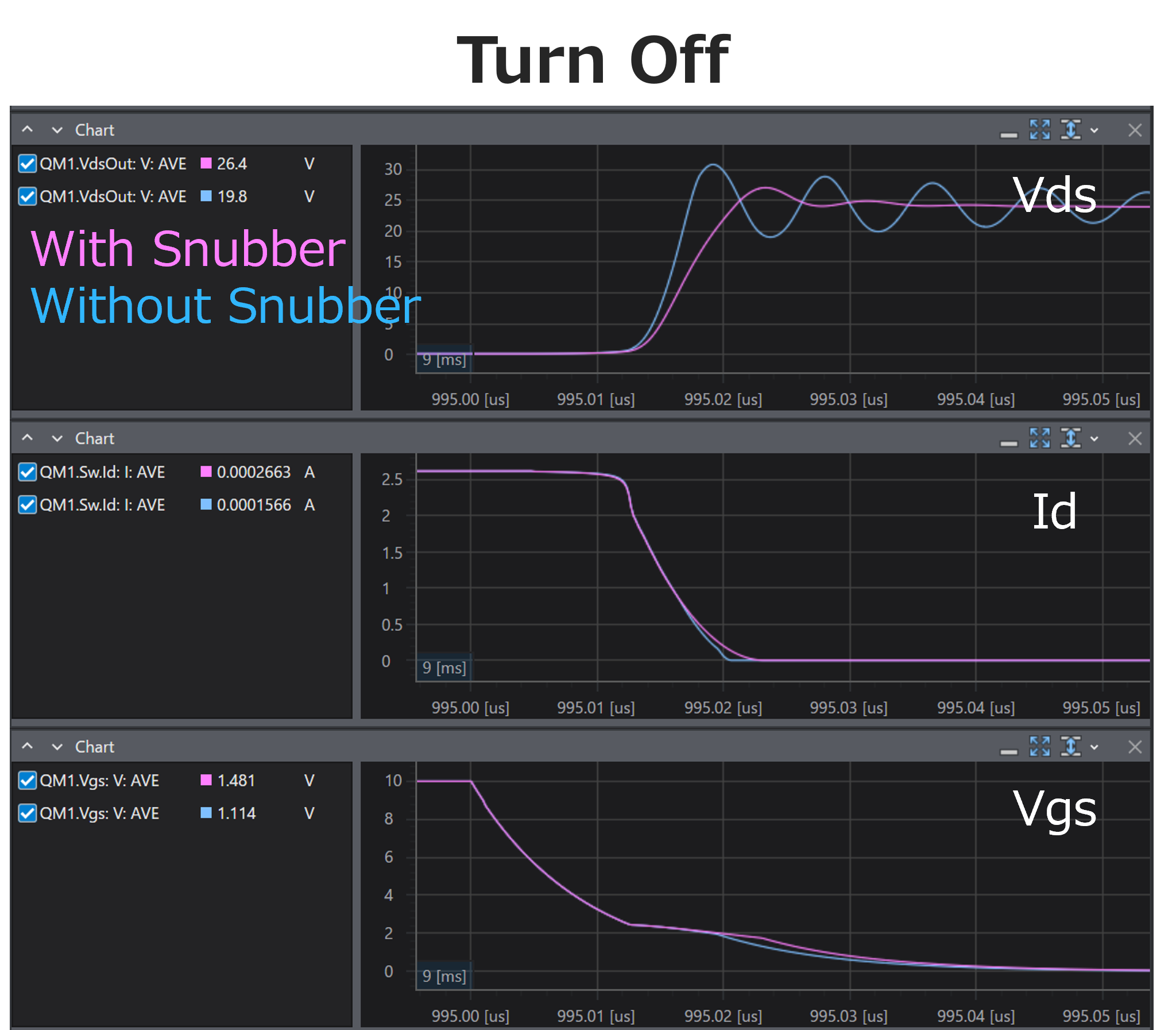

スナバ回路を付けた回路ではVdsのサージ電圧が抑制されている様子が確認出来ます。

スナバ回路を構成しているRsnbCsnbのパラメーターを変更してスナバ回路の効き方が変化する様子も ご確認ください。

fig
