ゲートブロック

Example

回路ファイルはサンプル回路TOPページからダウンロードできます。
サンプル回路はこちら：Scideam/HowToUse/gate_block/
GateBlock.scicir
GateBlock_Prog.sciprc

Info

必要オプション：Digital Palette

スクリプトによるゲートブロック

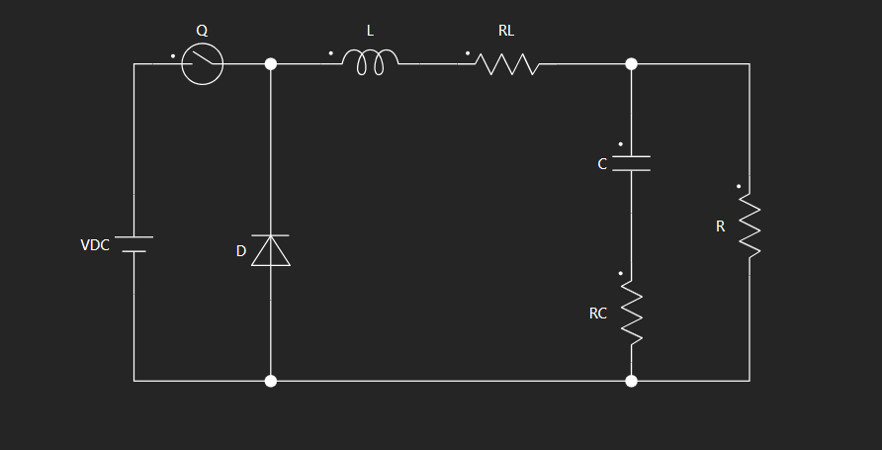

回路は下図のようになります。
fig1

スクリプトによってゲートブロックフラグが立っているとき PWMSwithc Qのオン抵抗値をオフ抵抗と同等の値にすることで、
時比率の指令値によらず、常にオフ状態となりゲートブロックを実現します。

なお、このサンプル回路ではゲートブロックフラグが固定値となっています。実際に使用する場合は外部からゲートブロックフラグを受け取るように変更してご使用ください。
