ウィンドウ機能

エスチャートウィンドウ

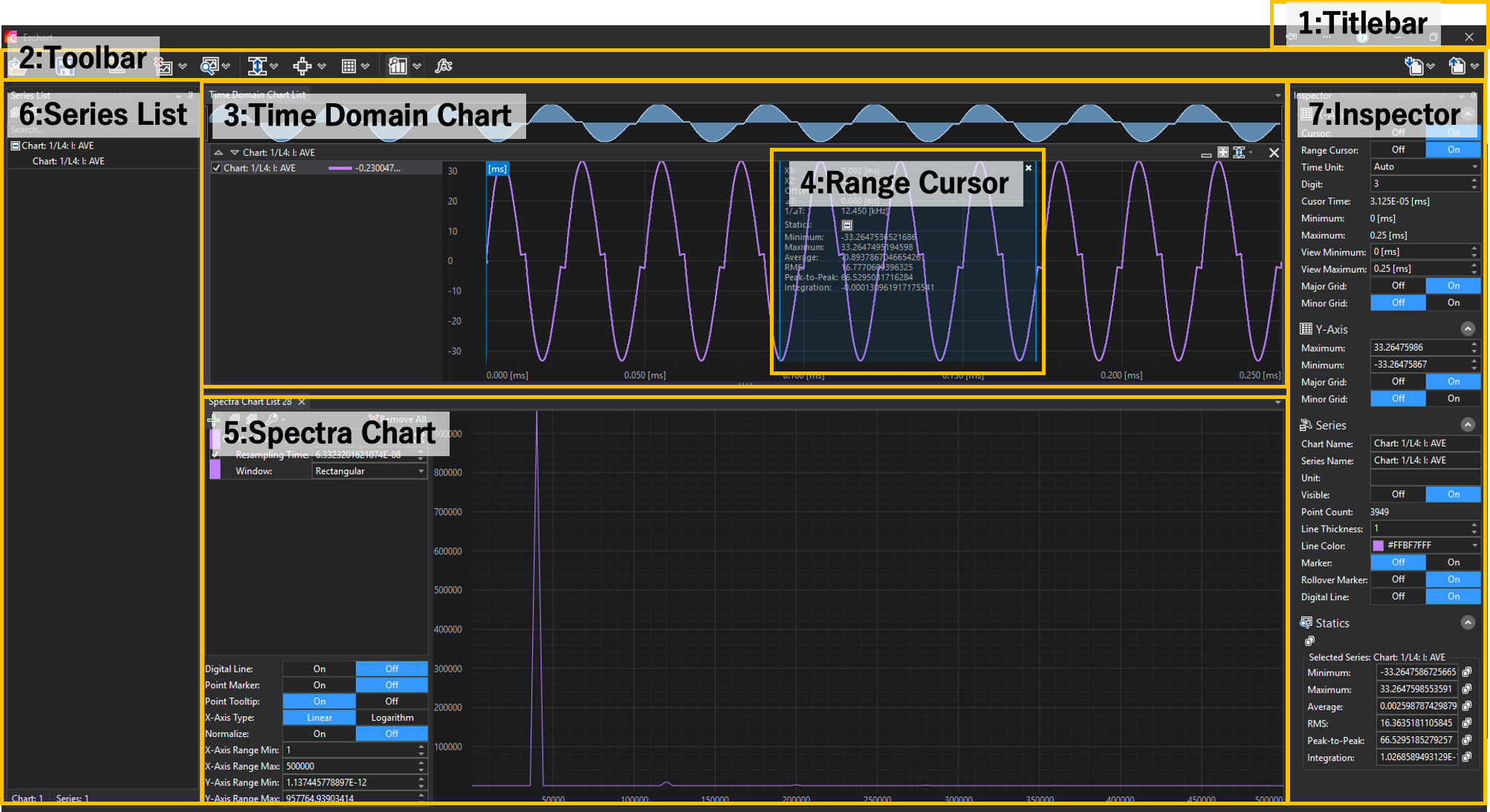

エスチャートウィンドウの各種名称と役割は下記となります。

Titlebar

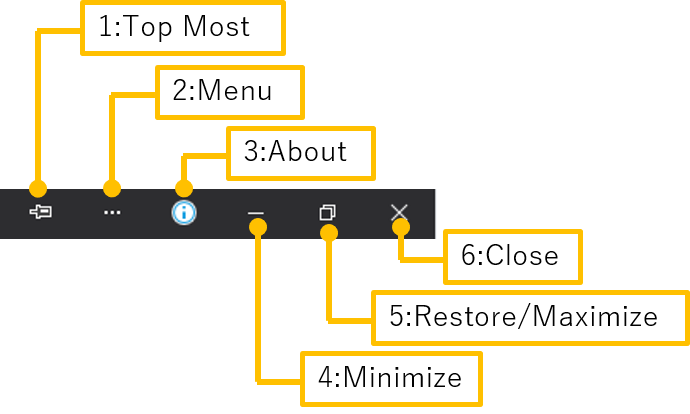

Titlebarには下記のような機能があります。

No.	名称	内容
1	Top Most	エスチャートを最前面に固定します。
2	Menu	TitlebarのMenu機能を開きます。
3	About	エスチャートのバージョン情報や、ライセンスの情報、使用されているライブラリ情報が確認できます。
4	Minimize	エスチャートを最小化します。
5	Restore/Maximize	エスチャートを元のサイズ、または最大化します。
6	Close	エスチャートを閉じます。

Menu機能

名称	内容
Light Theme	エスチャートのテーマをライトテーマにします。
Dark Theme	エスチャートのテーマをダークテーマにします。
Visible Range Limitation Enabled	チャートに表示する系列データを系列データの最大値までとします。
Anti Aliasing	アンチエイリアスを行います。
Low Render Priority(Restart required)	グラフの描画を間引いて、CPU負荷を低減します。
Overview Deferred Scrolling	Overview時のグラフ描画を間引いて、CPU負荷を低減します。
Online Support	オンラインサポートページを開きます。
Exit	エスチャートを閉じます。

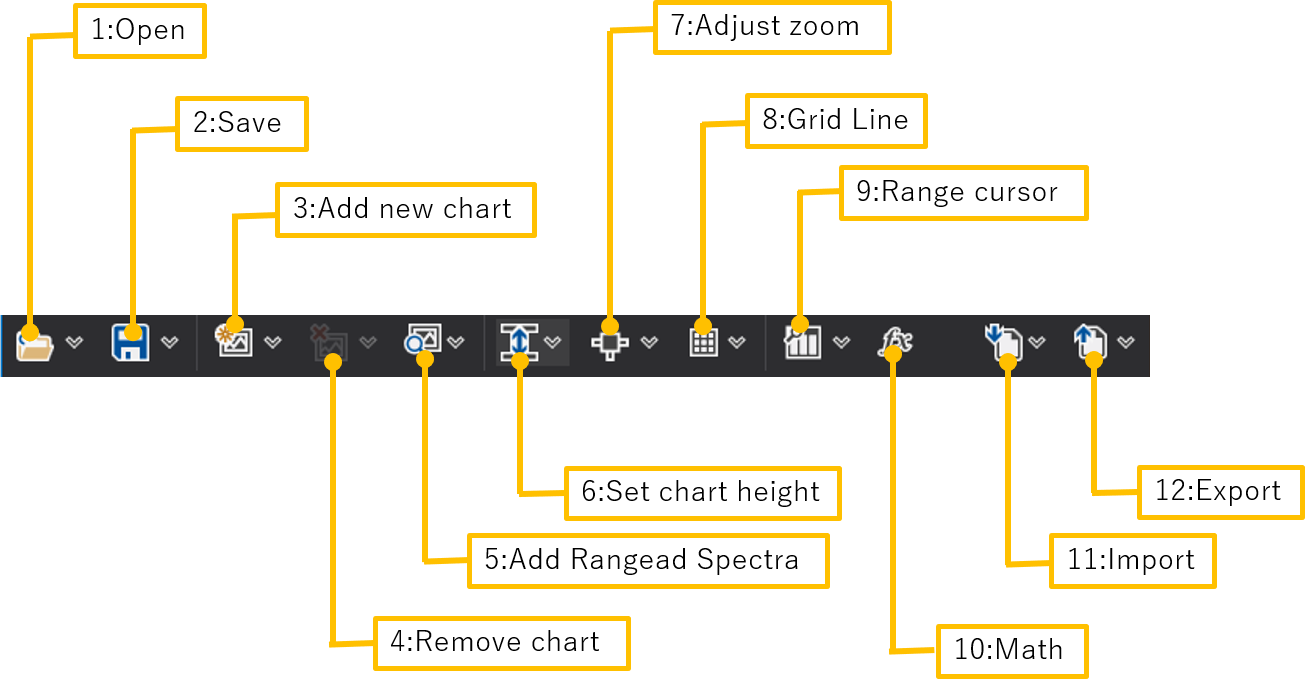

Toolbarには下記のような機能があります。

No.	名称	内容
1	Open	エスチャートのファイル形式(.esdb)のファイルを開きます。
2	Save	エスチャートのデータを専用ファイル形式(.esdb)で保存します。保存は系列の設定やチャートの配置などの情報も保存されます。
3	Add new chart	`Add To Top`で一番上に、`Add To Below`で一番下に新たにチャートを追加します。現在選択中のチャートに対して`Add To Above`で上に、 `Add To Below`で下に新たにチャートを追加します。
4	Remove chart	現在選択中のチャートを削除、あるいはすべてのチャートを削除します。
5	Add Rangead Spectra	周波数解析ウィンドウをタブに追加します。
6	Set chart height	全てのチャートの高さを指定します。
7	Zoom To Extents XY-Axis	全てのチャートのズームを調整します。調整の方法は高さ方向、横方向、あるいは両方から選択します。
8	Grid Line	チャート内のX軸、Y軸のグリッド線の設定を行います。
9	Range Cursor	選択した系列の測定を行うことができます。また、`Range Cursor`だけではなく、時間とその時の値を表示する `Cursor`のオンオフ、時間の単位の設定を行うことができます。
10	Arithmetic function	演算機能が使用できます。
11	import	他のツールやファイル形式のデータをインポートすることができます。
12	Export	エスチャート上のデータをcsvやSpreadsheet形式に出力することができます。ただし、系列のプロパティなどは出力されません。

Time Domain Chart

Time Domain Chartは系列データのグラフを表示するウィンドウです。

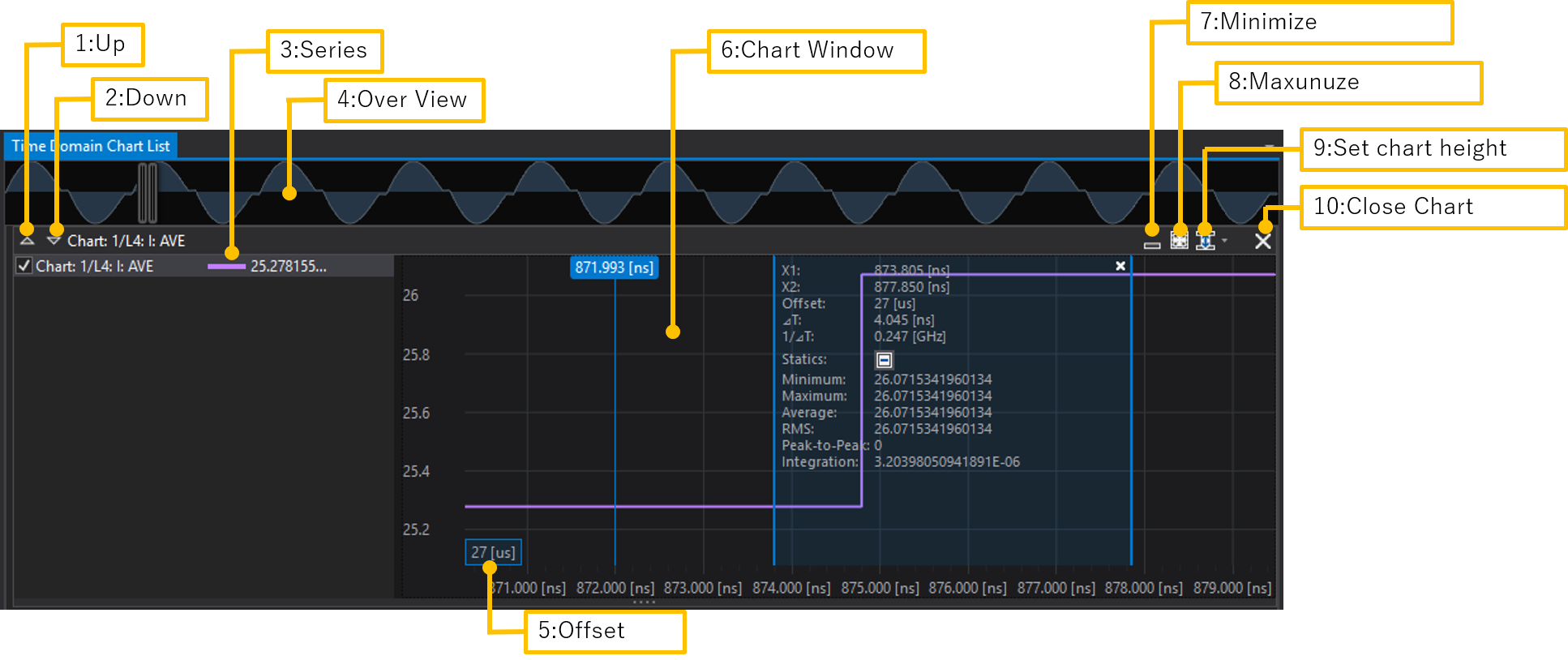

Time Domain Chartには下記のような機能があります。

No.	名称	内容
1	Up	上のチャートと現在のチャートを入れ替えます。
2	Down	下のチャートと現在のチャートを入れ替えます。
3	Series	現在のチャートに表示されている系列データを表示します。チェックを外すと非表示にできます。
4	Over View	指定した系列の全ての波形の概要を表示します。チャートに表示する範囲の設定などを瞬時に行うことができます。
5	Offset	Time Unitを自動変更モードにしている場合は拡大に合わせて単位の上位桁をオフセットとして表示します。
6	Close Range Cursor	Range Cursorを削除することができます。
7	Minimize	選択されたチャートのみ最小化されます。
8	Maximize	選択されたチャートのみ最大化されます。
9	Set chart height	選択したチャートのみのサイズを変更することができます。自由にチャートの高さを変更する場合は、チャートの下部をドラッグすることで行うことができます。
10	Close Chart	チャートを削除することができます。

チャートの削除について

チャートの削除を行うとチャートが保有していた系列は同時に削除され、PCのメモリ上からも削除されます。
削除は取り消せませんので注意ください。

Range Cursor

Range Cursorはチャート内の一定範囲内のデータを詳細に分析するための機能です。
Range CursorはToolberの9:Range Cursorから表示することができます。

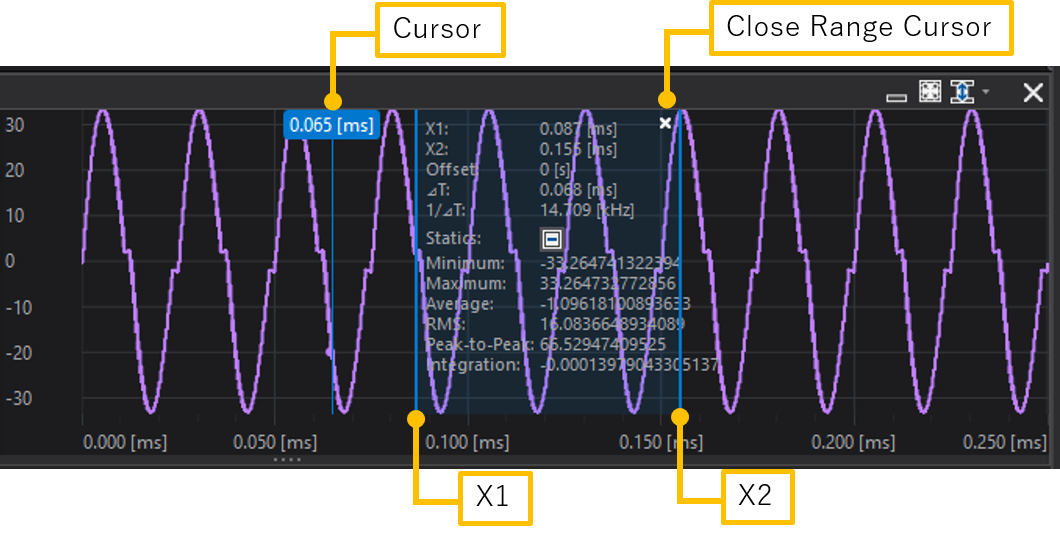

Range Cursorには下記のような機能があります。

名称	内容
X1	Range Cursorの左端がX1の位置となります。
X2	Range Cursorの右端がX2の位置となります。
Cursor	通常のCursorとなります。Cursorの位置の時間を表示します。
Close Range Cursor	Range Cursorを閉じます。 ToolberのRange Cursorを押すことでも閉じることができます。

Range Cursorに表示されるデータは次のようになります。

名称	内容
X1	X1の位置の時間を表示します。
X2	X2の位置の時間を表示します。
Offset	Time UnitをAutoにしている場合は拡大に合わせて単位の上位桁をオフセットとして表示します。
⊿T	X2とX1の差(Range Cursorの幅)を表示します。
1/⊿T	⊿Tの逆数を表示します。
Statics	選択された系列データについてRange Cursor内の統計データを表示します。系列データが選択されていない場合は表示されません。
Minimum	選択された系列データについてRange Cursor内の時間軸におけるY軸最小値を表示します。
Maximum	選択された系列データについてRange Cursor内の時間軸におけるY軸最大値を表示します。
Average	選択された系列データについてRange Cursor内の時間軸におけるY軸の平均値を表示します。
RMS	選択された系列データについてRange Cursor内の時間軸におけるY軸のRMSを表示します。
Peak-to-Peak	選択された系列データについてRange Cursor内の時間軸におけるY軸の最大値、最小値の差を表示します。
Integration	選択された系列データについてRange Cursor内の時間軸におけるY軸について台形則を使用して算出した積分値を表示します。

Spectra Chart

Spectra Chartは系列データにスペクトル解析を行い、周波数解析をするためのウインドウです。
Spectra ChartはToolberのAdd Rangead Spectraから表示することができます。

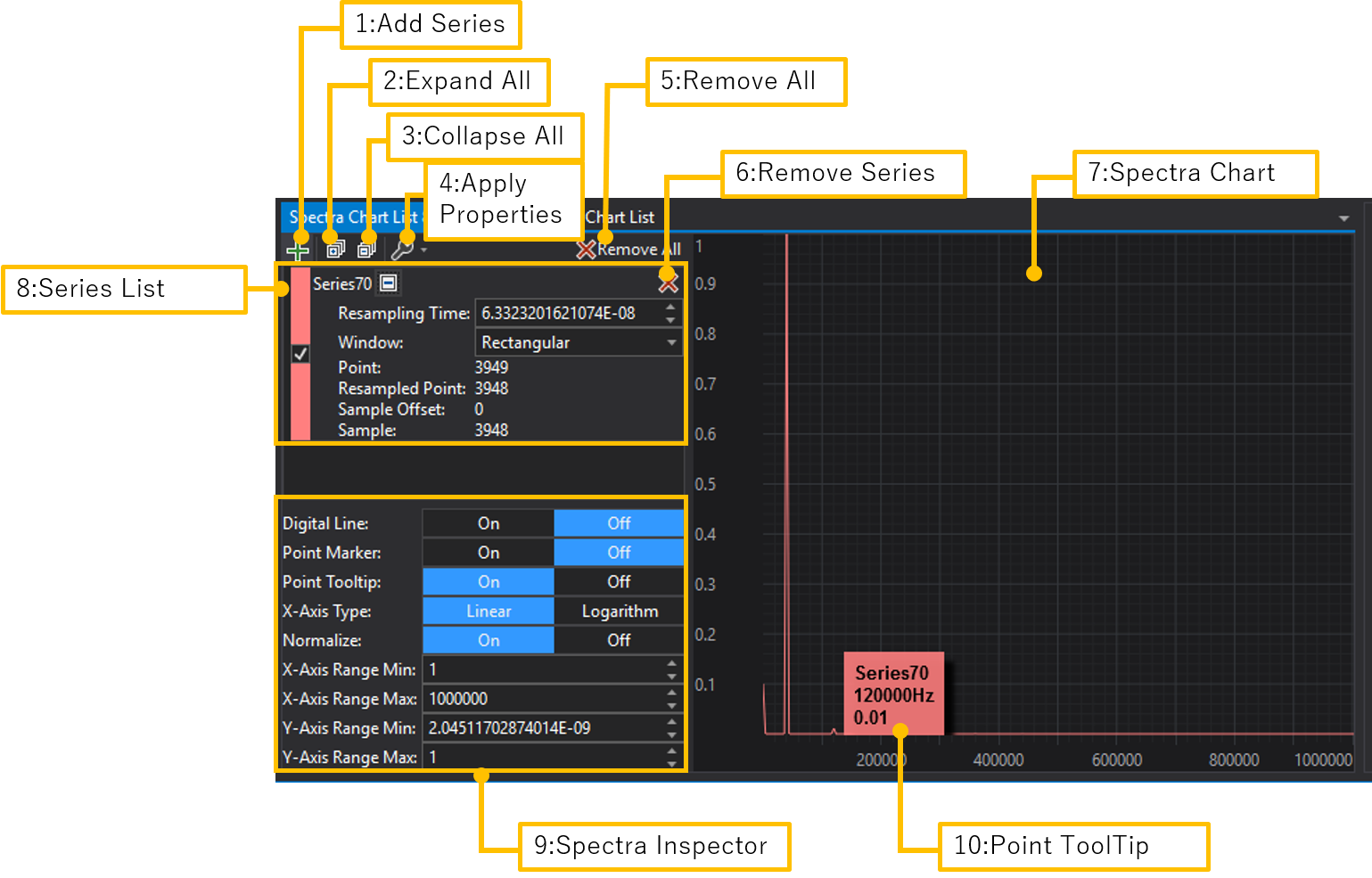

Spectra Chartには下記のような機能があります。

No.	名称	内容
1	Add Series	スペクトル解析を行う系列データを選択し追加します。
2	Expand All	スペクトル解析対象の全ての系列データの詳細情報を展開します。
3	Collapse All	スペクトル解析対象の全ての系列データの詳細情報を縮小します。
4	Apply Properties	リサンプリング時間と窓関数の選択を行います。
5	Remove All	スペクトル解析の対象となっている系列データをすべて解除します。
6	Remove Series	系列データをスペクトル解析の対象から解除します。
7	Spectra Chart	スペクトル解析結果を表示します。
8	Series List	スペクトル解析の対象となっている系列データを表示します。チェックを外すことで対象の系列データを非表示にできます。表示情報についてはSeries Listの表示情報を参照ください。
8	Spectra Inspector	Spectra Chartに関する表示の操作を行います。操作の詳細についてはSpectra Inspectorを参照ください。
9	Point ToolTip	Spectra CHartのデータ点の値を表示します。 Spectra InspectorのPoint ToolTipを`On`にした状態でオンマウスをすることで表示されます。

Series Listの表示情報

名称	内容
Resampling Time	リサンプリング時間を表示します。矢印で1[μs]単位で変更できます。また直接数値を入力することもできます。
Window	スペクトル解析に使用する窓関数の選択を行います。 Rectanqular:方形窓、Hanning:ハン窓、Hamming:ハミング窓、Blackman:ブラックマン窓の4種類から選択できます。
Point	スペクトル解析の対象となる系列データのポイント数を表示します。
Resampled Point	リサンプリング後のポイント数を表示します。
Sample Offset	サンプル数のオフセットを表示します。
Sample	フーリエ変換で使用されるサンプル数を表示します。

Spectra Inspectorの操作

名称	内容
Digital Line	`On`のとき、ポイント間の接続線をデジタル表示にします。
Point Marker	`On`のとき、ポイント点を表示します。
Point ToolTip	`On`のとき、Point ToolTipを有効にします。ポイント点にオンマウスすることで表示されます。
X-Axis Type	X軸のタイプを操作できます。 Linearのときは線形表示、Logarithmのときは対数表示となります。
Normalize	スペクトル解析結果の正規化を行います。
X-Axis Range Min	X軸の最小値を変更します。
X-Axis Range Max	X軸の最大値を変更します。
Y-Axis Range Min	Y軸の最小値を変更します。
Y-Axis Range Max	Y軸の最大値を変更します。

Series List

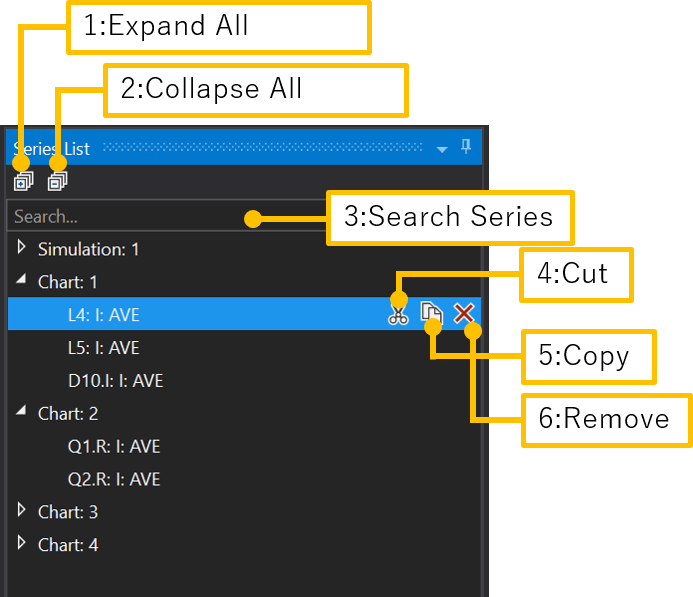

Series Listは系列データを一覧表示するウィンドウです。

Series Listには下記のような機能があります。

No.	名称	内容
1	Expand All	全てのチャートに含まれる系列データ名を展開します。
2	Collapse All	全てのチャートに含まれる系列データ名を縮小します。
3	Search Series	系列データの検索を行います。
4	Cut	系列データを切り取ります。切り取った系列データはTime Domain Chart内のチャートに貼り付けることができます。
5	Copy	系列データをコピーします。コピーした系列データはTime Domain Chart内のチャートに貼り付けることができます。
6	Remove	系列データ、またはチャートを消去します。

Inspector

Inspectorは系列データのプロパティ設定を行うウィンドウです。

Inspectorでは下記のような設定を行うことができます。

X-Axis

名称	内容
Cursor	チャート内のCursorの表示切替を行うことができます。 ToolbarのRange Cursorからも変更できます。
Range Cursor	Range Cursorの表示切替を行うことができます。 ToolbarのRange Cursorからも変更できます。
Time Unit	X軸の単位を設定できます。 Autoの場合は数値に合わせて自動で単位が変更されます。
Digits	X軸の表示データ桁数を設定できます。 Cursor、Range Cursor内のX軸に関するデータの桁数も変更されます。 ToolbarのRange Cursorからも変更できます。
Cursor Time	Cursor位置の時間を表示します。この値はTime Unitに影響されず、詳細に表示されます。
Minimum	系列データのX軸最小値を表示します。この値はTime Unitに影響されません。
Maximum	系列データのX軸最大値を表示します。この値はTime Unitに影響されません。
View Minimum	表示範囲のX軸最小値を表示します。この値はTime Unitに影響されません。直接入力、または矢印での増減によって変更が可能です。
View Maximum	表示範囲のX軸最大値を表示します。この値はTime Unitに影響されません。直接入力、または矢印での増減によって変更が可能です。
Major Grid	X軸のグリッド線を表示します。
Minor Grid	X軸の補助グリッド線を表示します。

Y-Axis
Y-Axisのプロパティ設定はチャートを選択して行います。

名称	内容
Minimum	系列データのY軸最小値を表示します。
Maximum	系列データのY軸最大値を表示します。
Major Grid	X軸のグリッド線を表示します。
Minor Grid	X軸の補助グリッド線を表示します。

Series
Seriesのプロパティ設定は系列データを選択して行います。

名称	内容
Chart Name	選択されているチャート名が表示されます。
Series Name	選択されている系列データ名が表示されます。
Unit	単位名を自由に設定できます。設定した単位名はTime Domain List内のY軸の数値に付与されます。
Visible	選択されている系列データをOn:表示/Off:非表示を選択できます。 Time Domain List内の系列データのチェックボックスでも同様に選択が可能です。
Point Count	選択されている系列データのポイント数を表示します。
Line Thickness	選択されている系列データの波形線の太さを変更できます。
Line Color	選択されている系列データの波形線の色を変更できます。
Marker	選択されている系列データの波形線にデータポイントを表示します。
Rollover Marker	Cursor近傍のデータポイントにマーカーを表示します。
Digital Line	Onの場合、グラフの2点間を階段状に描画します。 Offの場合、グラフの2点間を直線で描画します。

Statics
Staticsは選択されている系列データの統計データを表示します。

名称	内容
Minimum	選択されている系列データ最小値を表示します。
Maximum	選択されている系列データ最大値を表示します。
Average	選択されている系列データ平均値を表示します。
RMS	選択されている系列データRMSを表示します。
Peak to Peak	選択されている系列データ最大値と最小値の差を表示します。
Integration	選択されている系列データ積分値を表示します。
