解析機能:Spectra Chart

Spectra Chartは系列データにスペクトル解析を行い、周波数解析をする機能です。
Spectra ChartはToolberの fig1 から表示することができます。

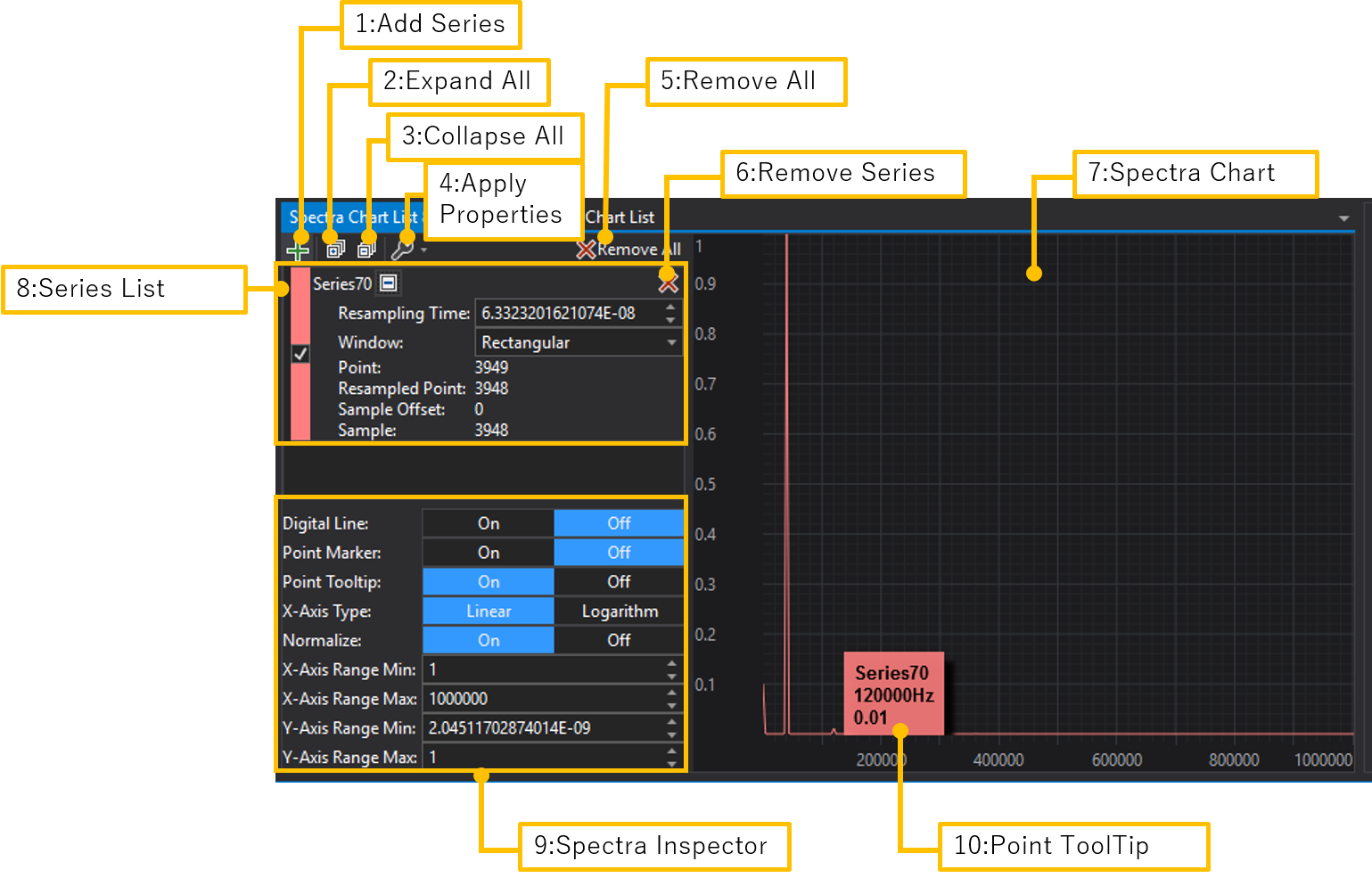

Spectra Chartの機能

Spectra Chartには下記のような機能があります。

No.	名称	内容
1	Add Series	スペクトル解析を行う系列データを選択し追加します。
2	Expand All	スペクトル解析対象の全ての系列データの詳細情報を展開します。
3	Collapse All	スペクトル解析対象の全ての系列データの詳細情報を縮小します。
4	Apply Properties	リサンプリング時間と窓関数の選択を行います。
5	Remove All	スペクトル解析の対象となっている系列データをすべて解除します。
6	Remove Series	系列データをスペクトル解析の対象から解除します。
7	Spectra Chart	スペクトル解析結果を表示します。
8	Series List	スペクトル解析の対象となっている系列データを表示します。チェックを外すことで対象の系列データを非表示にできます。表示情報についてはSeries Listの表示情報を参照ください。
8	Spectra Inspector	Spectra Chartに関する表示の操作を行います。操作の詳細についてはSpectra Inspectorを参照ください。
9	Point ToolTip	Spectra CHartのデータ点の値を表示します。 Spectra InspectorのPoint ToolTipを`On`にした状態でオンマウスをすることで表示されます。

Series Listの表示情報は下記となります。

名称	内容
Resampling Time	リサンプリング時間を表示します。矢印で1[μs]単位で変更できます。また直接数値を入力することもできます。
Window	スペクトル解析に使用する窓関数の選択を行います。 Rectanqular:方形窓、Hanning:ハン窓、Hamming:ハミング窓、Blackman:ブラックマン窓の4種類から選択できます。
Point	スペクトル解析の対象となる系列データのポイント数を表示します。
Resampled Point	リサンプリング後のポイント数を表示します。
Sample Offset	サンプル数のオフセットを表示します。
Sample	フーリエ変換で使用されるサンプル数を表示します。

Spectra Inspectorの操作は下記となります。

名称	内容
Digital Line	`On`のとき、ポイント間の接続線をデジタル表示にします。
Point Marker	`On`のとき、ポイント点を表示します。
Point ToolTip	`On`のとき、Point ToolTipを有効にします。ポイント点にオンマウスすることで表示されます。
X-Axis Type	X軸のタイプを操作できます。 Linearのときは線形表示、Logarithmのときは対数表示となります。
Normalize	スペクトル解析結果の標準化を行います。
X-Axis Range Min	X軸の最小値を変更します。
X-Axis Range Max	X軸の最大値を変更します。
Y-Axis Range Min	Y軸の最小値を変更します。
Y-Axis Range Max	Y軸の最大値を変更します。
